В каталоге «Кабельного Дома» кабель вббшв-6 выделен в отдельную категорию силовых кабелей с пластмассовой изоляцией. Ключевыми особенностями этой группы являются медные жилы, ПВХ-изоляция, бронированный защитный слой и наружный шланг из поливинилхлоридного пластиката.
Что означает маркировка ВБбШв-6
Обозначение кабеля позволяет получить основную информацию о его конструкции ещё до изучения технической документации. Отсутствие буквы «А» в начале маркировки указывает на то, что токопроводящие жилы изготовлены из меди.- В — изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката;
- Б — в конструкции присутствует броня из стальных лент;
- б — традиционно обозначает отсутствие специальной защитной подушки под бронёй;
- Шв — наружный защитный покров выполнен в виде выпрессованного шланга из ПВХ-пластиката;
- 6 — исполнение рассчитано на работу в электрических сетях номинального напряжения 6 кВ.
Таким образом, маркировка описывает силовой медный кабель с ПВХ-изоляцией, ленточной бронёй и наружным полимерным защитным покровом. Сочетание этих слоёв позволяет использовать кабель на стационарных трассах, где необходимо одновременно обеспечить электрическую изоляцию и защитить конструкцию от внешних воздействий.

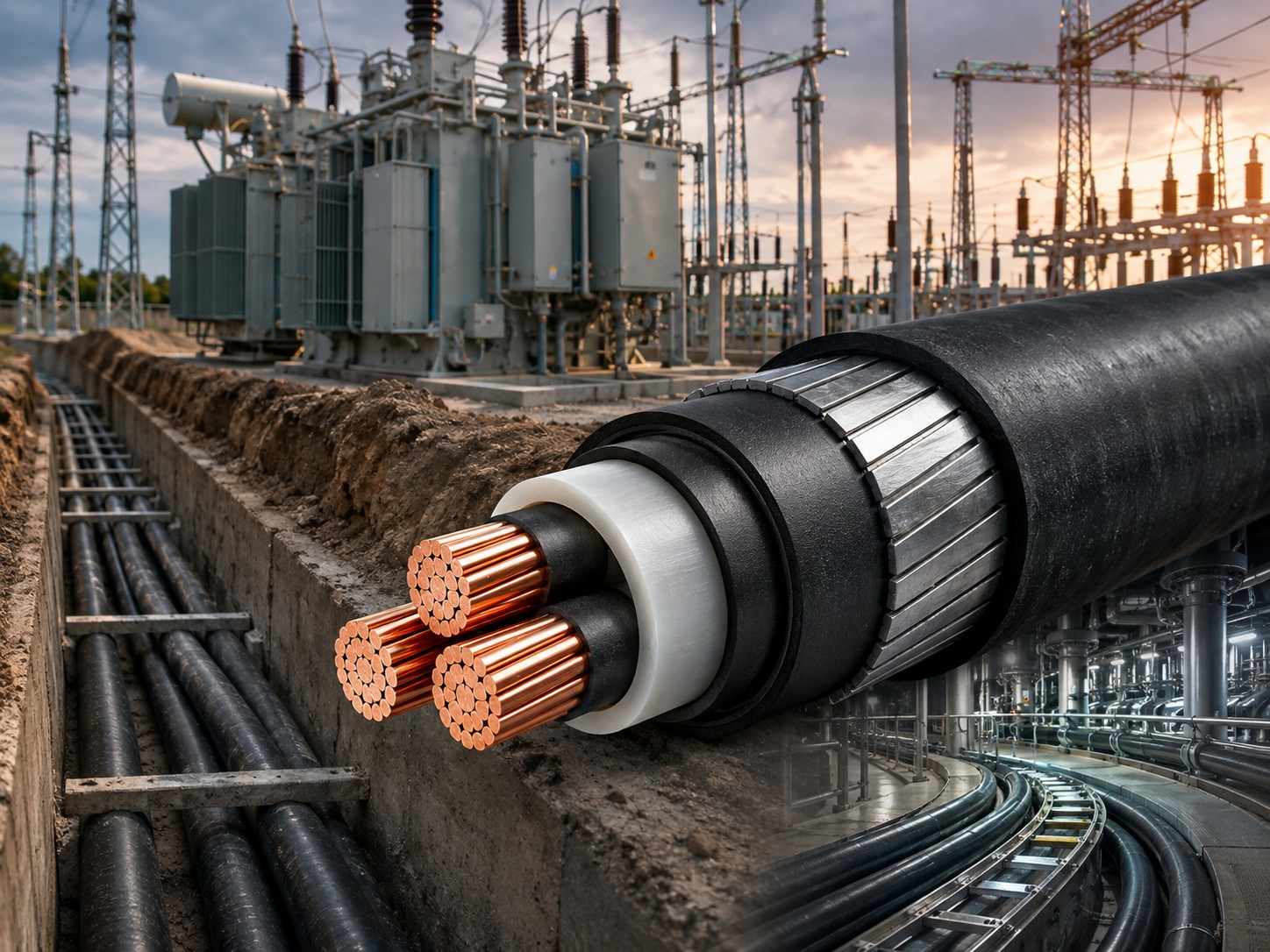

Конструкция кабеля
ВБбШв-6 представляет собой многослойное кабельное изделие. Конкретное устройство может несколько различаться в зависимости от производителя, сечения жил и нормативного документа, однако общий принцип конструкции остаётся одинаковым.В центре расположены медные токопроводящие жилы. В зависимости от сечения они могут иметь однопроволочное или многопроволочное исполнение. Медь обладает высокой электрической проводимостью, поэтому позволяет передавать значительные токи при относительно небольшом сечении проводника.
Каждая жила покрывается электрической изоляцией из ПВХ-пластиката. Изолированные проводники формируют сердечник кабеля. В конструкциях, рассчитанных на напряжение 6 кВ, дополнительно применяются элементы, обеспечивающие требуемые электрические характеристики: поясная изоляция, полупроводящие или экранирующие слои и металлический экран. Их точный состав определяется конкретной конструкцией изделия и нормативной документацией производителя.
Снаружи сердечника располагается защитный комплекс. Одним из наиболее важных его элементов является броня из стальных лент. Она воспринимает значительную часть механических нагрузок и снижает вероятность повреждения изолированных жил при воздействии грунта, инструмента или окружающих конструкций.
Поверх брони располагается наружный шланг из ПВХ-пластиката. Он изолирует металлическую броню от непосредственного контакта с влагой и окружающей средой, а также служит дополнительным защитным слоем.
Для чего кабелю требуется броня
Бронирование является одним из основных отличий ВБбШв-6 от небронированных силовых кабелей. При прокладке кабельной линии в земле или на промышленных объектах одной полимерной оболочки может быть недостаточно для защиты сердечника.Стальные ленты существенно повышают устойчивость кабеля к локальным механическим воздействиям. Например, дополнительная защита имеет значение при давлении грунта, случайных ударах, перемещениях кабельной трассы или проведении работ рядом с проложенной линией.
При этом ленточная броня не означает, что кабель рассчитан на значительные постоянные растягивающие нагрузки. Если трасса предполагает интенсивное механическое натяжение, конструкция кабеля должна подбираться отдельно с учётом проектных условий.
Основные характеристики ВБбШв-6
Технические параметры конкретного маркоразмера зависят прежде всего от числа жил и их номинального сечения. Для кабелей данной группы характерны следующие общие свойства:- медные токопроводящие жилы;
- номинальное переменное напряжение 6 кВ;
- рабочая частота промышленной сети — 50 Гц;
- изоляция на основе ПВХ-пластиката;
- наличие защитной брони из стальных лент;
- наружный защитный ПВХ-шланг;
- исполнение для стационарной прокладки.
Для кабелей на напряжение 6 кВ также имеет большое значение толщина электрической изоляции и конструкция экранов. При увеличении рабочего напряжения требования к распределению электрического поля внутри кабеля становятся существенно выше, чем в сетях 0,66 или 1 кВ.
Где применяется ВБбШв-6
Основное назначение кабеля — передача и распределение электрической энергии в стационарных сетях напряжением 6 кВ. Такие сети широко используются на промышленных предприятиях и крупных объектах инфраструктуры.ВБбШв-6 может использоваться для соединения распределительных устройств, трансформаторных подстанций и различных высоковольтных потребителей. Кабельные линии на 6 кВ часто входят во внутреннюю энергетическую инфраструктуру предприятий, производственных комплексов, складских и логистических объектов.
Типичными областями применения являются:
- кабельные линии между трансформаторными подстанциями и распределительными устройствами;
- электроснабжение производственных цехов;
- питание мощного промышленного оборудования;
- кабельные сети энергетических объектов;
- подземные линии на территории предприятий;
- прокладка в траншеях, каналах и кабельных сооружениях;
- электроснабжение насосных, компрессорных и других технологических установок.
Фактическая возможность использования кабеля на конкретном участке определяется проектом. Учитываются напряжение сети, расчётный ток, способ прокладки, температура окружающей среды, свойства грунта, длина линии и другие условия эксплуатации.
Прокладка кабеля в земле
Бронированная конструкция делает ВБбШв-6 подходящим для кабельных трасс, проходящих в грунте. Однако наличие брони не отменяет соблюдения требований к устройству траншей и защите кабеля.Перед прокладкой оценивают состав грунта, уровень грунтовых вод и вероятность механических повреждений. На трассе не должно быть острых камней, строительного мусора и других предметов, способных повредить наружный ПВХ-шланг.
Особое внимание уделяется радиусу изгиба. Кабель большого сечения обладает значительной жёсткостью, поэтому чрезмерно крутой изгиб способен вызвать деформацию жил, изоляции или брони. Минимально допустимый радиус указывается производителем либо определяется требованиями нормативной документации.
Использование в кабельных сооружениях
ВБбШв-6 может прокладываться не только непосредственно в земле. Силовые линии размещают в кабельных каналах, тоннелях, коллекторах, технологических сооружениях и на специально предназначенных кабельных конструкциях.При таком монтаже необходимо учитывать пожарные требования. Базовое исполнение ВБбШв не следует автоматически приравнивать к специальным модификациям с индексами «нг», «LS» или другими обозначениями пожаробезопасности. Если проектом установлены требования по нераспространению горения при групповой прокладке либо по сниженным дымо- и газовыделениям, необходимо использовать соответствующее специализированное исполнение.
Чем ВБбШв-6 отличается от АВБбШв-6
Основное конструктивное различие связано с материалом токопроводящих жил. У ВБбШв используются медные проводники, тогда как буква «А» в начале маркировки АВБбШв указывает на алюминиевые жилы.При одинаковых электрических задачах медные и алюминиевые кабели отличаются электрическим сопротивлением, массой, требуемым сечением, особенностями оконцевания и требованиями к контактным соединениям. Поэтому замена одной марки на другую должна выполняться на основании электрического расчёта и проектного решения, а не только по совпадению числа жил.
Значение сечения токопроводящих жил
Одним из главных параметров любого силового кабеля является номинальное сечение жилы. Оно непосредственно влияет на допустимую токовую нагрузку и электрическое сопротивление линии.Выбор сечения выполняют по расчётному току, допустимому нагреву проводника, потерям напряжения и условиям прокладки. Кабель, уложенный непосредственно в грунте, и аналогичный кабель, размещённый в кабельном сооружении, могут иметь разные допустимые токовые нагрузки из-за различий в теплоотводе.
Следует учитывать и режим работы оборудования. Продолжительная постоянная нагрузка, периодическая нагрузка и кратковременные пусковые токи оказывают различное воздействие на кабельную линию. Поэтому расчёт сечения является частью проектирования электроснабжения.
Температурный режим эксплуатации
ПВХ-изолированные силовые кабели рассчитаны на работу в определённом температурном диапазоне. Для типовых конструкций ВБбШв эксплуатационные температуры находятся примерно в пределах от -50 до +50 °C, однако точные значения необходимо проверять по паспорту конкретного кабеля.Также нормируется максимально допустимая температура токопроводящей жилы. Для традиционных силовых кабелей с ПВХ-изоляцией длительно допустимая температура жил обычно составляет около +70 °C. Для аварийных режимов и короткого замыкания допускаются более высокие значения, но только в течение нормативно установленного времени.
При монтаже в холодный период учитывается минимальная температура прокладки без предварительного подогрева. ПВХ при сильном охлаждении становится менее эластичным, поэтому изгиб холодного кабеля может привести к повреждению наружной оболочки или изоляционных слоёв.
Особенности монтажа
Монтаж кабельной линии напряжением 6 кВ требует соблюдения технологии и применения соответствующей кабельной арматуры. Особое значение имеет разделка концов и устройство концевых и соединительных муфт.При монтаже необходимо последовательно удалить наружную оболочку, подготовить броню, изоляционные и экранирующие слои и сформировать электрически корректное окончание кабеля. Нарушение технологии разделки способно привести к концентрации электрического поля, локальным разрядам и преждевременному повреждению изоляции.
Работы с кабельными линиями среднего напряжения должны выполняться специалистами, имеющими соответствующую квалификацию и допуск к электроустановкам данного класса напряжения.
Оконцевание и соединение кабелей
В линии длиной в сотни метров зачастую невозможно обойтись без соединительных муфт. Их исполнение выбирают с учётом напряжения, сечения и конструкции кабеля.Для сетей 6 кВ особенно важно обеспечить правильное восстановление электрической изоляции и экранирования в месте соединения. Контактное соединение жил должно иметь достаточную механическую прочность и минимальное переходное сопротивление.
Концевые муфты используются в местах подключения кабеля к распределительным устройствам, ячейкам, трансформаторам и другому электрооборудованию. Тип арматуры подбирается для внутренней либо наружной установки и должен соответствовать конкретному маркоразмеру кабеля.
Что учитывать при подборе ВБбШв-6
Марку и сечение силового кабеля выбирают на основании проектного расчёта. При этом желательно одновременно учитывать весь комплекс параметров будущей линии:- номинальное напряжение электрической сети;
- максимальный рабочий ток;
- длину кабельной трассы;
- способ прокладки;
- условия охлаждения;
- температуру окружающей среды;
- характер грунта при подземном монтаже;
- вероятность механических воздействий;
- необходимость специальных требований по пожарной безопасности;
- тип соединительных и концевых муфт.
Кроме электрических параметров учитываются наружный диаметр и масса кабеля. По мере увеличения сечения эти показатели заметно возрастают, что влияет на подбор кабельных барабанов, грузоподъёмных механизмов, роликов и оборудования для протяжки.
Контроль состояния кабельной линии
Надёжность линии определяется не только свойствами кабеля, но и качеством монтажа. После прокладки выполняются предусмотренные проектом и нормативной документацией измерения и испытания.В процессе эксплуатации контролируют состояние трассы, соединительных и концевых муфт, мест подключения оборудования. Особое внимание уделяют участкам, где кабель подвергается нагреву, вибрации или другим повышенным эксплуатационным воздействиям.
Если трасса проходит в грунте, важно соблюдать установленную охранную зону. Земляные работы непосредственно рядом с действующими кабельными линиями должны проводиться с учётом их фактического расположения.
Заключение
ВБбШв-6 представляет собой силовой кабель среднего напряжения с медными жилами, ПВХ-изоляцией, металлической ленточной бронёй и наружным защитным шлангом из поливинилхлоридного пластиката. Наличие брони позволяет применять его на стационарных трассах с повышенным риском механического воздействия, включая подземную прокладку и размещение на промышленных объектах.При выборе конкретного маркоразмера необходимо учитывать не только номинальное напряжение 6 кВ, но и расчётную нагрузку, сечение токопроводящих жил, способ прокладки, условия охлаждения, температурный режим и требования проектной документации. Не менее важны правильная технология прокладки, соблюдение допустимого радиуса изгиба и профессиональный монтаж кабельных муфт. При таком подходе конструктивные особенности ВБбШв-6 позволяют использовать его в ответственных распределительных линиях энергетической инфраструктуры предприятий и других стационарных электроустановок.
