В каталоге компании «Мека» представлены листовые лотки разных типов и размеров. Ассортимент включает перфорированные и неперфорированные модели, что позволяет формировать кабельные системы с учетом условий эксплуатации, требований к вентиляции и особенностей конкретного объекта. Возможность перехода от одного типа лотка к другому в пределах единой системы упрощает проектирование протяженных и разветвленных трасс.
Конструктивные особенности
Основой листового лотка служит стальной прокат, которому на производстве придают требуемую форму. Благодаря гибке листа конструкция получает необходимую жесткость без чрезмерного усложнения. Геометрия основания и бортов влияет на несущую способность, удобство укладки кабеля и устойчивость лотка к нагрузкам. Для изготовления таких изделий чаще всего используются оцинкованная сталь или нержавеющий материал.Перфорированные модели имеют отверстия в основании и боковых стенках. Перфорация способствует циркуляции воздуха вокруг кабелей и уменьшает массу конструкции. Кроме того, отверстия могут использоваться при креплении отдельных элементов трассы. Неперфорированные лотки имеют сплошную поверхность, поэтому образуют более закрытое основание для кабельной линии. Выбор исполнения зависит от проектных условий, а не от универсального преимущества одного варианта над другим.
Отдельные модели листовых лотков «Мека», в частности CT-E K и CT-E, соединяются методом «мама-папа». При таком решении торцевая часть одной секции стыкуется с ответной частью следующей. Это сокращает количество дополнительных соединительных элементов и упрощает сборку трассы. Особенно заметно преимущество подобной системы при монтаже протяженных кабельных линий, где требуется последовательно соединить значительное число секций.
Области применения

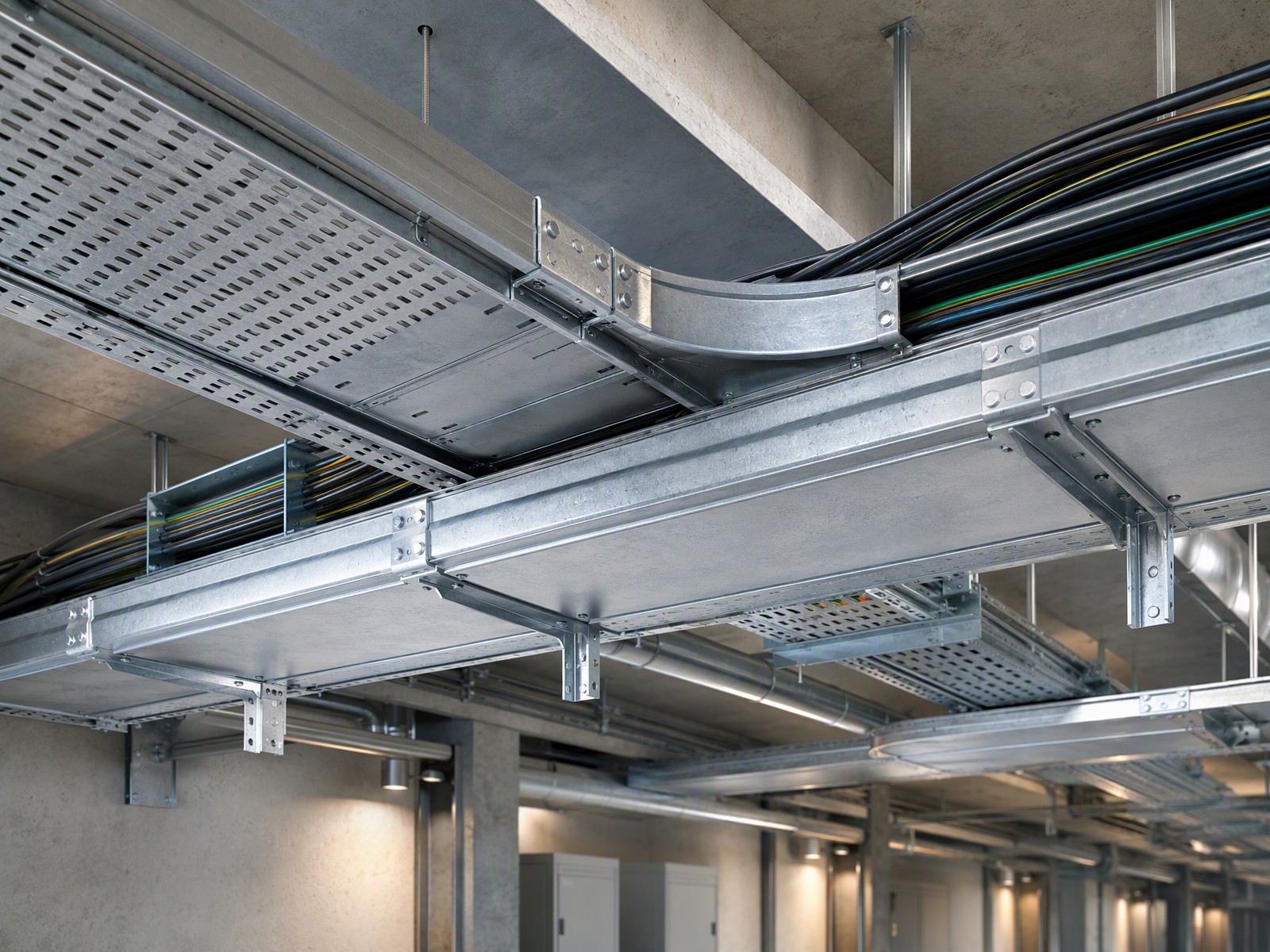

Листовые лотки используются в производственных, складских и подсобных помещениях, а также на других объектах, где кабели прокладываются открытым способом. Они подходят для создания магистральных и распределительных трасс, проходящих вдоль стен, перекрытий или на специальных опорных конструкциях. В зависимости от материала и защитного покрытия изделия могут применяться как внутри зданий, так и на открытом воздухе.В промышленных условиях кабельный лоток выполняет несколько функций одновременно. Он поддерживает проводники на заданной высоте, помогает разделить линии и формирует понятную схему размещения коммуникаций. При грамотно спроектированной системе персоналу проще отслеживать маршрут кабеля, проводить осмотр и вносить изменения при модернизации оборудования.
Основные сферы использования листовых лотков:
- прокладка силовых кабельных линий на производственных объектах;
- организация трасс в складских и подсобных помещениях;
- размещение контрольных и слаботочных кабелей;
- строительство наружных кабельных маршрутов при соответствующем исполнении изделий;
- формирование систем для объектов с повышенными требованиями к пожарной безопасности.
Устойчивость к условиям эксплуатации
При эксплуатации кабельных систем важную роль играет коррозионная стойкость металла. Влажность, перепады температуры и агрессивные компоненты окружающей среды способны постепенно повреждать незащищенные поверхности. Поэтому материал и покрытие лотка должны соответствовать реальным условиям объекта. Для наружных трасс и помещений со сложным микроклиматом этот параметр особенно значим.Листовые лотки «Мека» прошли испытания на коррозионную устойчивость в камерах соляного и морского тумана. Такие испытания подтверждают способность изделий сохранять эксплуатационные характеристики при воздействии агрессивной среды. Однако долговечность всей системы зависит не только от самого лотка: необходимо учитывать состояние крепежа, опор, мест соединения и возможные повреждения покрытия во время монтажа.
Отдельного внимания заслуживает применение лотков в огнестойких кабельных линиях. Изделия «Мека» прошли испытания по ГОСТ 53316-2009 и способны сохранять несущую способность в условиях пожара не менее 90 минут. Эта характеристика важна для объектов, где предъявляются повышенные требования к пожарной безопасности. При проектировании следует рассматривать огнестойкую кабельную линию как комплексное решение, поскольку итоговые свойства зависят также от кабеля, креплений и всей конструкции трассы.
На что обращать внимание при проектировании трассы
Подбор листового лотка начинается с анализа кабельной линии. Необходимо определить количество проводников, их наружные диаметры, массу и требования к размещению. Лоток не следует заполнять без запаса: свободное пространство упрощает укладку, способствует отводу тепла и оставляет возможности для последующего расширения системы. Ширина и высота бортов подбираются с учетом этих параметров.Несущая способность рассматривается совместно с расстоянием между опорами. Даже прочный лоток может испытывать чрезмерные нагрузки, если опоры расположены слишком редко или сама трасса имеет сложную конфигурацию. Повороты, ответвления, переходы по высоте и места соединений требуют согласованного использования соответствующих элементов системы.
Также учитываются условия окружающей среды и требования к обслуживанию. Для влажных или агрессивных сред особенно важны материал и защитное покрытие. Для линий, нуждающихся в регулярном осмотре, следует сохранить доступ к трассе после завершения монтажа. Если на объекте действуют специальные требования по пожарной безопасности, характеристики лотка необходимо сопоставлять с проектной документацией и параметрами остальных компонентов.
Монтаж и дальнейшее обслуживание
Монтаж начинается с разметки маршрута и установки несущих конструкций. Затем секции лотка последовательно размещаются на опорах и соединяются между собой. Точность стыковки влияет на геометрию трассы и удобство последующей укладки кабеля. Необходимо избегать острых кромок, деформаций и повреждений защитного слоя, поскольку они могут снизить надежность системы.Кабели укладываются без чрезмерного натяжения и перегибов. При необходимости выполняется их фиксация, а отдельные группы линий разделяются в соответствии с проектом. После завершения работ проверяют надежность опор и соединений, состояние покрытия и правильность прохождения трассы через узлы изменения направления.
Во время эксплуатации периодический осмотр помогает своевременно обнаружить коррозию, ослабление креплений, механические повреждения или перегрузку отдельных участков. Доступность листовых лотков упрощает такие работы: состояние кабелей можно оценивать без демонтажа закрытых каналов, а при реконструкции — изменять состав линии с меньшим объемом вспомогательных операций.
Роль лотка в надежности кабельной системы
Листовой лоток является не просто опорой для проводников, а функциональной частью инженерной инфраструктуры. От его конструкции и правильности применения зависят аккуратность размещения кабелей, удобство обслуживания и устойчивость трассы к внешним воздействиям. Перфорированные и неперфорированные исполнения, разнообразие типоразмеров и системные соединения позволяют адаптировать решение к различным объектам.Продукция «Мека» сочетает конструктивную простоту с характеристиками, важными для профессионального применения: соединением отдельных моделей методом «мама-папа», подтвержденной коррозионной устойчивостью и возможностью использования в огнестойких кабельных линиях. При грамотном проектировании, соблюдении монтажных требований и регулярном осмотре листовые лотки помогают создавать долговечные, понятные и удобные в эксплуатации кабельные системы.
