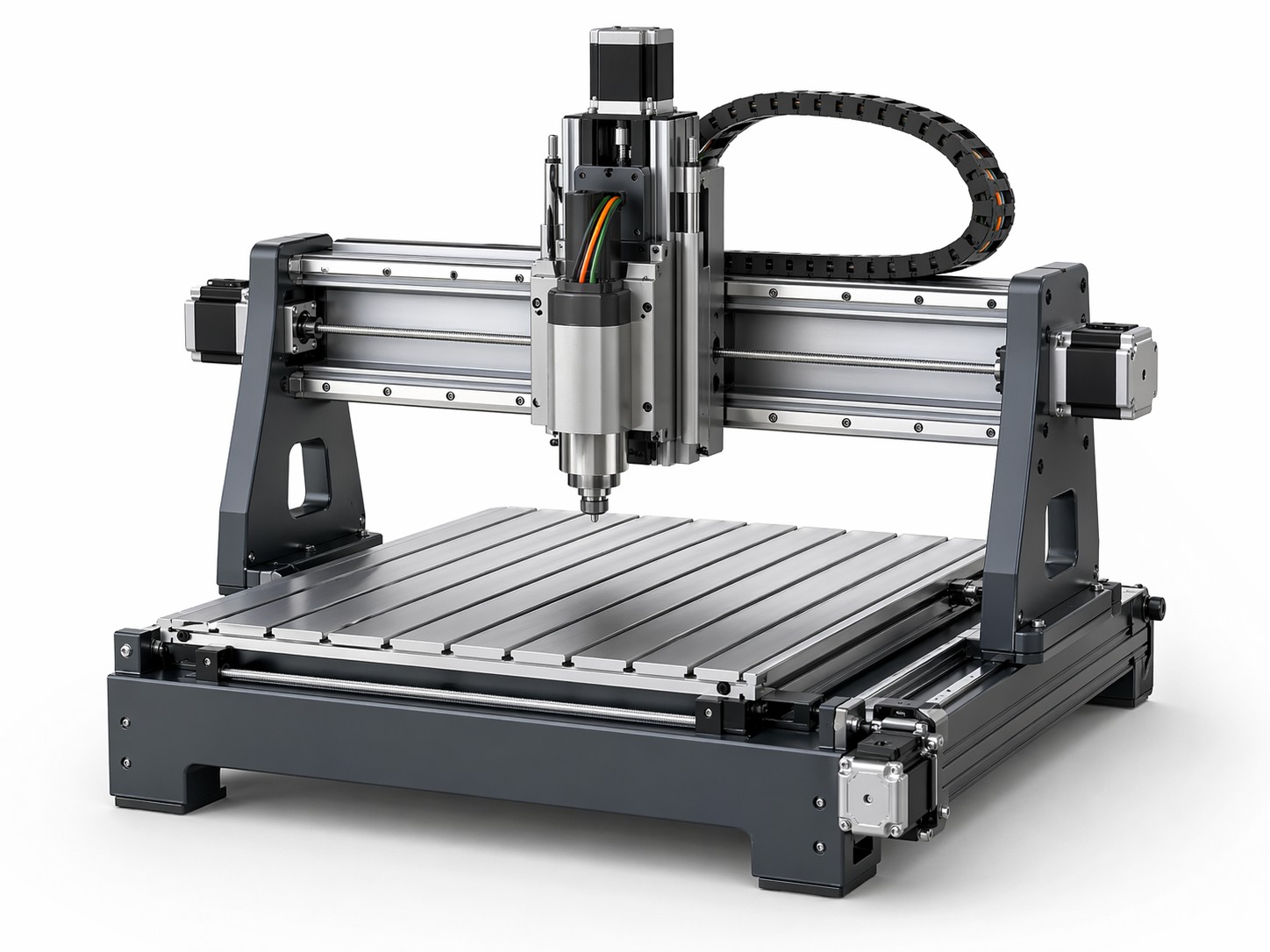

Создание правильной системы немыслимо без качественных чпу комплектующие купить. Компания CNCGLOBAL, специализирующаяся на поставке оригинальной продукции для сборки лазерных, фрезерных и иных видов станков, предлагает своим клиентам именно такой комплексный подход, предоставляя все необходимые элементы и экспертизу для создания идеального оборудования. В своем каталоге компания представляет решения как для промышленных гигантов, так и для малых мастерских, помогая подобрать компоненты в точном соответствии с поставленными задачами.
Давайте разберемся, как различные типы передач формируют характер и поведение станка, и какой выбор будет оптимальным для ваших целей.
Винтовая передача: королева точности
Это целое семейство механизмов, объединенных общим принципом: вращение винта преобразуется в линейное движение гайки. Существуют три основные разновидности, и их влияние на работу станка кардинально различается.Резьбовая шпилька (строительная шпилька)
Это самое доступное, но и самое несовершенное решение. Ее главная особенность — ярко выраженный эффект самоторможения: она не провернется ни под какой нагрузкой. Однако из-за того, что резьба на ней крепежная, а не ходовая, ресурс такой передачи крайне мал. Кроме того, малый шаг резьбы обеспечивает очень низкую скорость перемещения. Это выбор для самых бюджетных и неторопливых самодельных станков начального уровня.Винт с трапецеидальной резьбой
Это уже специализированный ходовой винт. Он также обладает свойством самоблокировки, что делает его незаменимым в вертикальных осях (Z), где важно удерживать тяжелый шпиндель от падения при отключении питания. По сравнению со шпилькой, он обеспечивает гораздо большую плавность хода и точность.Шарико-винтовая передача (ШВП)
Это вершина эволюции винтовых механизмов в станкостроении. Между винтом и гайкой циркулируют стальные шарики, которые заменяют трение скольжения трением качения. Это революционным образом меняет поведение станка:- Точность: ШВП — эталон точности. Классы точности от С0 до С5 позволяют добиваться повторяемости позиционирования на микроуровне, что критически важно при изготовлении пресс-форм, штампов или ювелирных изделий.
- Динамика и эффективность: Коэффициент полезного действия (КПД) ШВП может достигать 98%. Это значит, что вам не нужен избыточно мощный привод, и станок очень быстро реагирует на команды системы управления. Высокая скорость вращения шариковых винтов обеспечивает высокие линейные скорости и быстрые профили ускорения.
- Слабости ШВП: Этот тип передачи "боится" грязи, пыли и стружки. Также существует ограничение по длине: длинный винт на больших станках начинает провисать под собственным весом, что ведет к вибрациям и потере точности. Рекомендуемая длина для ШВП, обеспечивающая стабильную работу, обычно не превышает 2-3 метров, после чего значительно возрастает риск "винтового резонанса".
Вывод: ШВП — выбор для задач, где точность важнее скорости и размера станка. Это станки для микрообработки, гравировки, производства сложных 3D-деталей и пресс-форм.
Реечная передача: повелитель скорости и пространства
Если ваш мир — это большие форматы и высокие скорости, то ваш выбор — реечная передача. Ее работа основана на принципе "шестерня — рейка": вращение шестерни, насаженной на вал двигателя, преобразуется в поступательное движение рейка зубчатая прямозубая.Как и винтовые, реечные передачи могут быть двух основных типов:
- Прямозубая рейка: проще в изготовлении и эксплуатации, отличается устойчивостью к высоким нагрузкам.
- Косозубая рейка: обеспечивает более плавное зацепление, меньше шумит и идеально подходит для высокоскоростных перемещений.
Влияние реечной передачи на поведение станка впечатляет:
- Неограниченная длина хода: рейки можно стыковать друг с другом, получая рабочие поля длиной в десятки метров. Это делает их незаменимыми в производстве мебели, лазерной и плазменной резке листового металла, в обработке камня и крупных композитных панелей.
- Высокая скорость и ускорение: реечные системы способны развивать поистине "гоночные" скорости. Если ШВП ограничивает "верховую езду", то рейка поощряет ее благодаря своей способности передавать большой диапазон мощности от сервопривода.
- Способность к тяжелым нагрузкам: эта передача обладает высокой несущей способностью и подходит для интенсивной работы с частыми ускорениями и резкими сменами направления, что характерно для высокопроизводительного промышленного оборудования.
Обратная сторона медали — это более низкая, по сравнению с ШВП, абсолютная точность позиционирования и меньшая жесткость самой передачи. Однако современные высокоточные рейки и системы компенсации люфта (например, использование сдвоенных шестерен) позволяют минимизировать этот недостаток.
Вывод: Реечная передача — идеальный выбор для высокопроизводительных станков с большим рабочим полем, где ключевыми параметрами являются скорость и производительность, а не микроны точности.
Ременная передача: компромисс для легких задач
Самый простой и доступный тип передачи. Здесь вращение шкива передается на каретку с помощью зубчатого ремня.Поведение станка с ременной передачей:
- Высокая скорость: Ременные передачи позволяют развивать очень высокие линейные скорости.
- Простота и бесшумность: Такая конструкция дешева, легка и практически не издает шума при работе.
- Ключевой недостаток — растяжение ремня: Со временем (и даже в процессе интенсивной работы) ремень растягивается. Это приводит к потере точности, появлению "люфта" и, как следствие, к неудовлетворительному качеству обработки, особенно при реверсивных движениях. Погрешность может составлять десятые доли миллиметра, что недопустимо для металлообработки.
- Динамическая нестабильность: Из-за своей гибкости ремень не обладает жесткостью, сравнимой с винтовыми и реечными системами.
Вывод: Ременная передача находит свое применение в самом простом оборудовании — лазерных граверах для бумаги и дерева, плоттерах, 3D-принтерах. Это бюджетное решение для задач, где не требуется высокая точность и интенсивный режим работы.
Сравнительная таблица: Поведение станка в разных условиях
Чтобы окончательно прояснить картину, сведем влияние разных типов передач на поведение станка в единую таблицу.| Характеристика поведения станка | Шарико-винтовая передача (ШВП) | Реечная передача | Ременная передача |
|---|---|---|---|
| Точность позиционирования | Очень высокая (единицы микрон) | Средняя и высокая (от сотых долей мм) | Низкая и средняя (доли мм) |
| Максимальная скорость | Средняя, ограничена "критической скоростью" винта | Очень высокая | Высокая |
| Рабочее пространство (длина оси) | Ограничена (обычно до 2-3 м) | Практически не ограничена (стыкуется) | Ограничена (большие ремни растягиваются) |
| Работа с тяжелыми нагрузками | Хорошая (требует увеличения диаметра винта) | Отличная | Плохая (ремень проскальзывает) |
| Динамика и ускорение | Высокая (благодаря очень высокому КПД) | Высокая (за счет высокой жесткости системы) | Высокая, но страдает точность |
| Чувствительность к загрязнениям | Очень высокая (требует защиты) | Низкая | Низкая |
| Склонность к вибрациям | Высокая ("винтовой резонанс") | Низкая | Низкая (ремень гасит вибрации) |
| Эффект самоторможения (удержание груза на оси Z) | Отсутствует | Отсутствует (требуется тормозной двигатель) | Отсутствует (требуется тормозной двигатель) |
Резюме: характер вашего станка в ваших руках
Понимание "темперамента" каждой передачи — это ключ к созданию станка, который будет не просто работать, а идеально справляться с поставленными задачами. Выбор кинематической схемы — это всегда поиск баланса между тремя китами: скоростью, точностью и стоимостью.Именно здесь на первый план выходит важность правильного подбора всех компонентов. Недостаточно просто выбрать тип передачи, необходимо подобрать сервопривод для чпу купить, который обеспечит эту систему достаточным крутящим моментом и скоростью. Именно синергия качественного привода, идеально подобранной передачи и надежной системы управления создает тот самый "характер" станка, который будет радовать вас стабильной и высокоточной работой долгие годы.
Тщательно проанализируйте свои задачи. Нужна ли вам ювелирная гравировка на маленьком поле? Ваш выбор — ШВП. Требуется максимальная производительность при раскрое гигантских листов фанеры? Реечная передача — ваш безусловный фаворит. Ищете простое решение для хобби-лазера? Оптимальна ременная передача.
Правильный выбор передачи — это фундамент, на котором строится успех всего вашего проекта. Сделайте его осознанно, и ваш станок раскроет свой истинный потенциал.
