В промышленности роликоопоры конвейерные применяются на участках транспортировки сыпучих, кусковых и штучных материалов. Они используются в составе ленточных конвейеров на производственных предприятиях, складах, в горнодобывающей отрасли, металлургии, строительной индустрии, агропромышленном комплексе и других сферах, где требуется непрерывное перемещение материалов на заданное расстояние.
Что такое роликоопора конвейера
Роликоопора представляет собой сборную конструкцию, состоящую из металлической рамы и установленных на ней роликов. Рама служит основанием для крепления роликов и фиксируется на каркасе конвейера. Ролики контактируют с лентой и обеспечивают её движение с минимальным трением. В зависимости от назначения роликоопора может поддерживать рабочую, то есть грузонесущую, ветвь ленты или обратную, холостую ветвь.Основная задача роликоопор — не просто удерживать ленту на нужной высоте. Они формируют геометрию ленты, воспринимают нагрузку от транспортируемого материала, уменьшают провисание между опорами, помогают сохранять направление движения и снижают риск схода ленты с трассы. В некоторых исполнениях роликоопоры также смягчают ударные нагрузки или корректируют положение ленты при её боковом смещении.
Конструкция роликоопор
Типовая роликоопора состоит из нескольких функциональных элементов. Основой является металлическая рама, рассчитанная на установку одного, двух, трёх или большего числа роликов. Рама должна обладать достаточной жёсткостью, чтобы сохранять форму под нагрузкой и не вызывать перекосов роликов. Для крепления к несущей конструкции конвейера применяются отверстия, кронштейны, планки и другие элементы фиксации.Ролики устанавливаются на раму под заданным углом или в одной плоскости. Их положение определяет форму ленты. Например, на грузовой ветви часто применяются желобчатые опоры, где боковые ролики расположены под углом к центральному. Такая схема позволяет сформировать жёлоб, в котором материал удерживается устойчивее, чем на плоской ленте. На обратной ветви обычно используются более простые плоские решения, так как лента возвращается без груза.
К важным элементам также относятся крепёжные детали. Они обеспечивают надёжную установку роликоопоры на каркасе транспортёра и должны выдерживать вибрации, динамические нагрузки и воздействие рабочей среды. На промышленных объектах ослабление крепежа может привести к перекосу опоры, ускоренному износу роликов и повреждению ленты, поэтому качество фиксации имеет практическое значение для стабильной эксплуатации оборудования.
Основные виды конвейерных роликоопор
Роликоопоры различаются по назначению, форме, количеству роликов, углу установки и условиям эксплуатации. Наиболее распространены несколько типов, каждый из которых решает свою задачу в составе ленточного конвейера.- Прямые или желобчатые роликоопоры. Используются на грузовой ветви конвейера. Они формируют рабочий профиль ленты и помогают удерживать транспортируемый материал в центральной зоне.
- Однороликовые опоры. Обычно применяются там, где требуется плоская поддержка ленты. Такие решения часто встречаются на обратной ветви или на участках с небольшой нагрузкой.
- Двухроликовые опоры. Образуют V-образную форму ленты. Такая конструкция может применяться для стабилизации движения и распределения нагрузки.

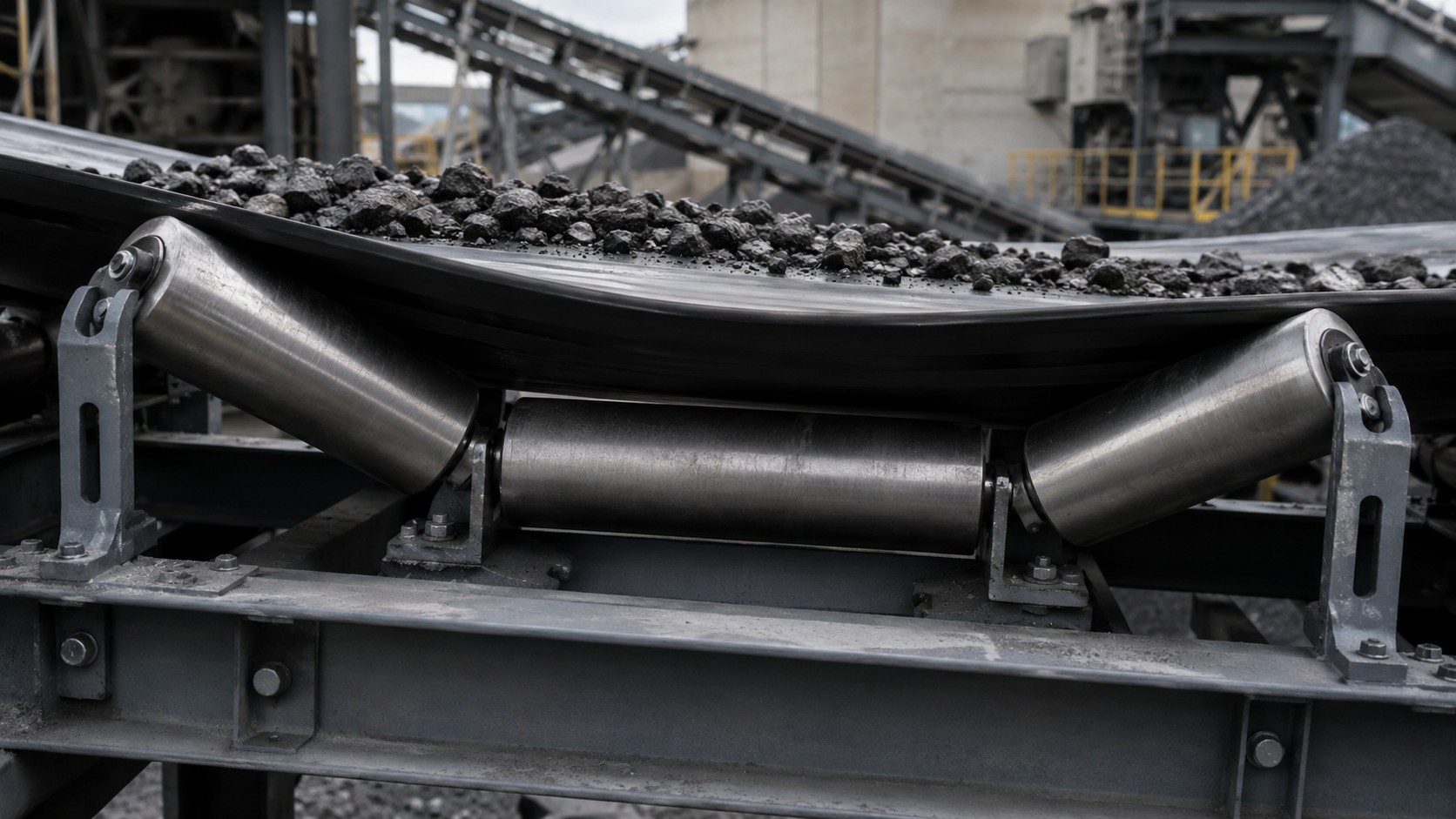

- Трёхроликовые опоры. Формируют более выраженный жёлоб. Боковые ролики могут устанавливаться под углом, например 30 или 45 градусов, в зависимости от требуемой формы ленты и характеристик груза.
- Возвратные роликоопоры. Поддерживают нижнюю, холостую ветвь ленты. Их задача — обеспечить равномерный обратный ход без провисаний и перекосов.
- Амортизирующие роликоопоры. Применяются в местах загрузки, где на ленту воздействуют ударные нагрузки от падающего материала. Для снижения ударов могут использоваться ролики с резиновыми кольцами или другие демпфирующие элементы.
- Дефлекторные или центрирующие роликоопоры. Помогают корректировать положение ленты, если она начинает смещаться в сторону. Такие опоры снижают риск схода ленты и повреждения её кромок.
Роль роликоопор в работе ленточного конвейера
Ленточный конвейер работает в условиях постоянного движения, поэтому все его элементы испытывают циклические нагрузки. Роликоопоры воспринимают вес ленты, массу транспортируемого материала и динамические воздействия, возникающие при загрузке, разгрузке, изменении скорости или неравномерном распределении груза. Если опоры подобраны неправильно, это может привести к повышенному сопротивлению движению, росту энергопотребления и ускоренному износу оборудования.Правильно установленная роликоопора обеспечивает плавное движение ленты. Ролики должны вращаться свободно, без заеданий и перекосов. Когда один или несколько роликов перестают нормально вращаться, лента начинает скользить по неподвижной поверхности. Это вызывает локальный нагрев, износ резинотканевого покрытия и может стать причиной повреждения ленты. Поэтому роликоопоры рассматриваются не как второстепенные детали, а как важная часть всей транспортной системы.
Кроме поддержки ленты, роликоопоры влияют на устойчивость потока материала. На грузовой ветви они помогают удерживать сыпучий материал в пределах рабочей зоны. Это особенно важно при транспортировке угля, руды, щебня, песка, зерна, строительных смесей и других материалов, склонных к просыпанию. Чем стабильнее форма ленты, тем ниже вероятность потерь материала и загрязнения трассы конвейера.
Материалы и защитные покрытия
Рамы роликоопор обычно изготавливаются из прочного металлопроката. Выбор материала зависит от нагрузок, габаритов конвейера, условий окружающей среды и требований к долговечности. Для стандартных промышленных условий применяются стальные конструкции, рассчитанные на механическую прочность и устойчивость к вибрациям. В условиях повышенной влажности, контакта с агрессивными средами или эксплуатации на открытом воздухе может потребоваться дополнительная защита от коррозии.Для повышения стойкости к внешним воздействиям металлические элементы могут покрываться антикоррозийными составами. В отдельных случаях конструкции выполняются из нержавеющей стали. Такое исполнение актуально там, где важны санитарные требования, влагостойкость или повышенная устойчивость к химическим факторам. Выбор покрытия должен учитывать не только климатические условия, но и характер транспортируемого материала: пыль, абразивные частицы, влажные включения и химически активные вещества по-разному влияют на состояние металла.
Нормативные требования
Производство и применение роликоопор связано с техническими требованиями к безопасности, геометрии, прочности и совместимости с ленточными конвейерами. В российской практике для таких изделий применяются стандарты, регламентирующие параметры роликоопор ленточных конвейеров и оборудования для отдельных отраслей. Среди них используются ГОСТ 22645-77, ГОСТ Р 51984-2002 и ГОСТ 31541-2012.Соблюдение нормативных требований важно по нескольким причинам. Во-первых, стандартизированные размеры и конструктивные решения упрощают совместимость роликоопор с существующими конвейерными трассами. Во-вторых, требования к прочности и безопасности помогают снизить риск аварийных ситуаций. В-третьих, единые технические параметры позволяют планировать обслуживание, замену элементов и модернизацию оборудования без полной переработки всей транспортной системы.
Где применяются роликоопоры
Конвейерные роликоопоры используются везде, где ленточный транспортёр должен перемещать материал непрерывным потоком. Они востребованы на длинных магистральных линиях, внутрицеховых транспортёрах, погрузочных и разгрузочных узлах, сортировочных участках, складских линиях и технологических переходах между оборудованием.В горнодобывающей отрасли роликоопоры работают с тяжёлыми и абразивными материалами: рудой, углём, породой, щебнем. В строительной индустрии они применяются при перемещении песка, цемента, инертных материалов и сухих смесей. В сельском хозяйстве и пищевой промышленности ленточные конвейеры могут использоваться для транспортировки зерна, комбикормов, сырья и готовой продукции. В металлургии и машиностроении роликоопоры входят в состав конвейеров, перемещающих заготовки, шихтовые материалы или технологические отходы.
Критерии выбора роликоопор
При выборе роликоопор учитывают не только размеры конвейера, но и особенности технологического процесса. Ошибка в подборе может привести к неравномерной работе ленты, её боковому смещению, повышенной нагрузке на привод и частым остановкам на обслуживание.К основным критериям относятся:
- Ширина конвейерной ленты. Роликоопора должна соответствовать ширине ленты и обеспечивать правильную геометрию её хода.
- Назначение участка. Для грузовой ветви, обратной ветви, зоны загрузки и участков центрирования применяются разные типы опор.
- Масса и свойства груза. Важны плотность, фракция, влажность, абразивность и склонность материала к налипанию.
- Угол желобчатости. От него зависит форма ленты и способность удерживать материал при транспортировке.
- Условия эксплуатации. Температура, влажность, запылённость, работа на открытом воздухе и химическое воздействие влияют на выбор материала и покрытия.
- Нагрузка на трассу. Чем выше масса груза и скорость движения, тем выше требования к прочности рамы и качеству роликов.
- Способ крепления. Конструкция должна быть совместима с существующим каркасом конвейера или проектируемой металлоконструкцией.
Особенности эксплуатации и обслуживания
Роликоопоры работают в режиме постоянной нагрузки, поэтому требуют регулярного осмотра. В процессе эксплуатации важно контролировать свободное вращение роликов, отсутствие перекосов, состояние крепёжных элементов, целостность рамы и положение ленты относительно оси конвейера. Даже небольшое отклонение может постепенно привести к повышенному износу и нарушению работы всей линии.Наиболее распространённые проблемы связаны с загрязнением роликов, износом подшипников, ослаблением крепежа, деформацией рамы и нарушением центровки ленты. На участках с влажным или липким материалом возможно налипание на ролики, из-за чего меняется их диаметр и возникает биение. При транспортировке абразивных грузов ускоряется износ рабочих поверхностей. Поэтому регламент обслуживания должен учитывать реальные условия эксплуатации, а не только паспортные интервалы.
Профилактический осмотр помогает выявить неисправности до того, как они приведут к остановке конвейера. В рамках обслуживания проверяют, нет ли заклинивших роликов, трещин, деформаций, следов интенсивного трения, коррозии или смещения ленты. При необходимости ролики заменяют, крепёж подтягивают, а положение опор корректируют. Такой подход снижает вероятность аварийных простоев и продлевает срок службы конвейерной ленты.
Амортизирующие и центрирующие решения
Особое место занимают амортизирующие роликоопоры. Они устанавливаются в зонах загрузки, где материал падает на ленту с высоты. Ударная нагрузка в таких местах может быть значительной, особенно при транспортировке тяжёлых кусковых материалов. Амортизирующие элементы помогают распределить удар и снизить риск повреждения ленты. Это важно не только для сохранности самой ленты, но и для защиты каркаса конвейера от лишних динамических нагрузок.Центрирующие или дефлекторные роликоопоры применяются там, где существует риск бокового смещения ленты. Причинами смещения могут быть неравномерная загрузка, загрязнение роликов, перекос металлоконструкции, износ барабанов или нарушение регулировки. Центрирующие элементы помогают вернуть ленту к рабочему положению и уменьшить вероятность её контакта с неподвижными частями конвейера.
Изготовление по ГОСТу и по чертежам
На практике роликоопоры могут изготавливаться как по стандартным требованиям, так и по индивидуальным чертежам. Стандартные исполнения подходят для типовых конвейеров и распространённых условий эксплуатации. Изготовление по чертежам требуется, когда конвейер имеет нестандартную ширину, особую схему крепления, необычные углы установки роликов или работает в специфической производственной среде.Индивидуальная конструкция может учитывать габариты существующего оборудования, расстояние между точками крепления, особенности рамы конвейера, требуемый тип роликов, условия обслуживания и требования к защитному покрытию. Такой подход особенно важен при ремонте, модернизации или восстановлении старых транспортных линий, где стандартные изделия не всегда совпадают с фактическими параметрами установленного оборудования.
Заключение
Конвейерные роликоопоры являются важной частью ленточного транспортёра. Они поддерживают ленту, формируют её рабочий профиль, уменьшают трение, воспринимают нагрузку от материала и помогают обеспечить устойчивое движение по всей трассе. Разные типы роликоопор применяются для грузовой и холостой ветвей, зон загрузки, участков центрирования и специальных условий эксплуатации.При подборе роликоопор необходимо учитывать ширину ленты, характер груза, нагрузку, условия окружающей среды, требования к защите от коррозии и совместимость с каркасом конвейера. Внимание к этим параметрам помогает снизить износ оборудования, уменьшить риск схода ленты и обеспечить стабильную работу транспортной системы. Поэтому роликоопоры следует рассматривать как ответственный элемент конвейера, от которого зависит надёжность и безопасность всего технологического процесса.
