Пункт коммерческого учета электроэнергии (ПКУ-10) предназначен для учета, измерения, сбора, хранения и передачи информации о потреблении электроэнергии в воздушных распределительных сетях трехфазного переменного тока частотой 50 Гц и номинальным напряжением 6-10 кВ. Отслеживания факторов несанкционированного подключения, отбора мощности и иных потерь, а так же для использования в составе автоматизированной системы контроля и учета электроэнергии.
ПКУ-10 устанавливается на границе раздела балансной принадлежности на существующую опору ВЛ, что не требует дополнительного землеотвода и капитальных сооружений.
Сбор информации по показаниям счетчика электроэнергии возможно осуществлять в двух режимах:
местный (визуальный съем показаний со счетчика, установленного в НШ); дистанционный (передача данных на диспетчерский пункт с использованием как проводных, так и беспроводных каналов связи).
Конструкция
ПКУ-10 состоит из двух шкафов.

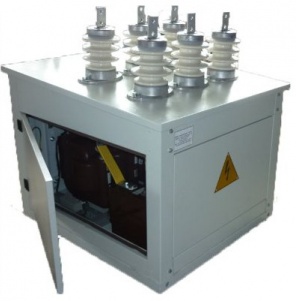

Высоковольтный шкаф представляет собой металлический корпус с проходными изоляторами ИПУ, внутри которого расположены два трансформатора напряжения типа НОЛ, два трансформатора тока типа ТОЛ, два предохранителя ПКН.
В зависимости от потребности заказчика схемы подключения счетчика могут быть выполнены в вариантах:
2 трансформатора тока + 2 трансформатора напряжения ;
2 трансформатора тока + 3 трансформатора напряжения ;
3 трансформатора тока + 3 трансформатора напряжения ;
Низковольтный шкаф представляет собой металлический шкаф, внутри которого распложены испытательная коробка и приборы учета.
Для связи низковольтного и высоковольтного шкафа используется соединительный провод, проложенный в гофрированной трубе.
Корпуса ВШ и НШ сделаны из стали, покрытой краской. Для защиты оборудования и повышение помехоустойчивости при коммутационных и атмосферных перенапряжениях используются ограничители перенапряжения.
