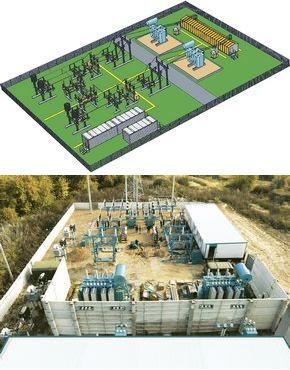

Комплектная трансформаторная подстанция КТП 35/6(10) кВ
состоит из следующих элементов:
- силовые трансформаторы
- ОРУ 35 кВ
- комплектное распределительное устройство 6(10) кВ;
- жесткая и гибкая ошиновка;
- кабельные конструкции;
- общеподстанционный пункт управления:
- осветительные устройства;
- фундаменты;
- грозозащита;
- заземление;
- ограды.
ОРУ 35 кВ предназначено для приема и распределения трёхфазного
переменного тока промышленной частоты 50 Гц напряжением 35 кВ.
Распределительное устройство 35 кВ поставляется на место установки
подстанций блоками, состоящими из металлического каркаса со
смонтированным на нем оборудованием.
РУ 6(10)кВ предназначено для приема и распределения трёхфазного
переменного тока промышленной частоты 50 Гц напряжением 6(10) кВ.
Распределительное устройство 6(10) выполняется в следующих вариантах:
а). Ячейки КРУ серий:
- К-104У3,
- КРУ-(М) У3,
установленные в блочно- модульном здании
б). КРУ серии К-59 У1(ХЛ1) с коридором обслуживания
в). КРУ серии КРН- У1(ХЛ1) без коридора обслуживания
Здание ОПУ предназначено для установки панелей защиты, сигнализации и
управления ОРУ 35 кВ, аппаратуры связи, телемеханики и противоаварийной
автоматики.
В ОПУ устанавливается:
-низковольтная аппаратура вспомогательных цепей, панелей защиты и
противоаварийной автоматики, где размещаются панели защиты линий 35 кВ,
противоаварийной автоматики и релейные шкафы с остальной аппаратурой
вспомогательных цепей подстанции.
-аппаратура высокочастотной связи и телемеханики.
