Камера сборная одностороннего обслуживания серии КСО 2(ХХ) на номинальное напряжение 6 (10) кВ (в дальнейшем "Камеры КСО") и шинные мосты к ним предназначены для комплектования распределительных устройств переменного трехфазного тока частотой 50 Гц в сетях с изолированной или заземленной через дугогасительный реактор нейтралью.
Камеры КСО изготавливаются по техническому заданию и опросному листу заказчика и соответствуют ГОСТ 14693.

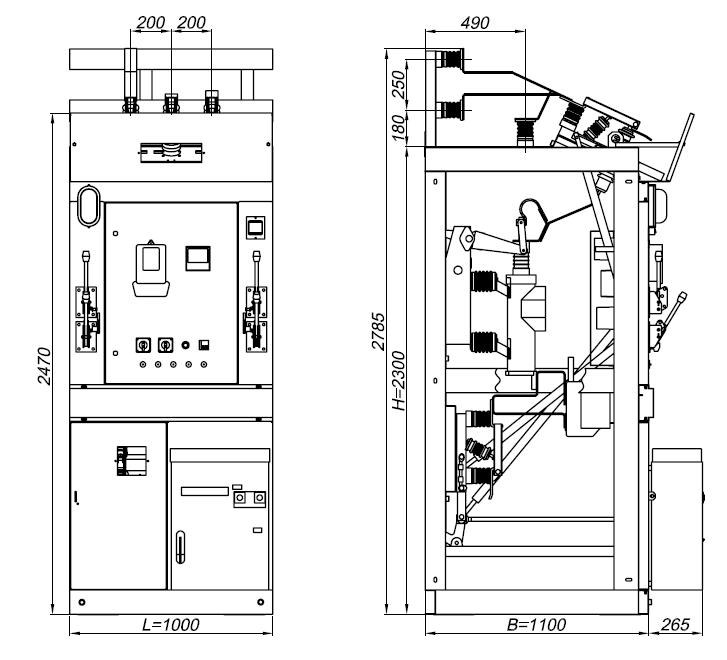

Конструктивно камеры представляют собой сварную металлоконструкцию из гнутых стальных профилей.
Исполнение камер КСО зависит от устанавливаемой аппаратуры:
– с высоковольтными выключателями (вакуумные: ВВ/TEL, ВБП, ВБЭ,ВБЭМ, ВБУП, ВБСК, Evolis; масляные: ВПМ, ВПМП);
– с силовыми предохранителями;
– выключателями нагрузки (ВНА, ВНР);
– с трансформаторами напряжения (ЗхЗНОЛ(П), НАМИ-10, НАМИТ);
– с разъединителями;
– с силовыми трансформаторами (ОЛС(П), ТМ, ТМГ, ТСКС);
– с кабельными сборками;
– с аппаратурой собственных нужд
При двухрядном расположении камер для соединения главных цепей по борным шинам применяются шинные мосты (см. рис.9) без разъединителей и с разъединителями для секционирования. Приводы этих разъединителей размещаются на панелях шириной 200 мм (схема 33) или камерах со схемами 31 и 32, которые обязательно монтируются крайними в ряду РУ. Размеры шинных мостов приведены в таблице 1.
В камерах КСО и шинных мостах организованы следующие блокировки:
а) блокировка, не допускающая включение и отключение линейных и шинных разъединителей при включенном высоковольтном выключателе;
б) блокировка, не допускающая включение заземляющих ножей при включенных главных ножах разъединителя;
в) блокировка, не допускающая включение главных ножей разъединителя при включенных заземляющих ножах;
г) блокировка, не допускающая включения высоковольтного выключателя при нахождении разъединителя в промежуточном положении;
д) блокировка, не допускающая включение выключателя ввода при включенных заземляющих разъединителях сборных шин камер с номерами схем: 12, 13, 18, 19.
Корпус камер КСО допускает непосредственную приварку к металлическим заземленным конструкциям. На фасаде камеры располагается заземляющий зажим для присоединения элементов временного заземления.
